Valvole criogeniche

Valvole criogeniche

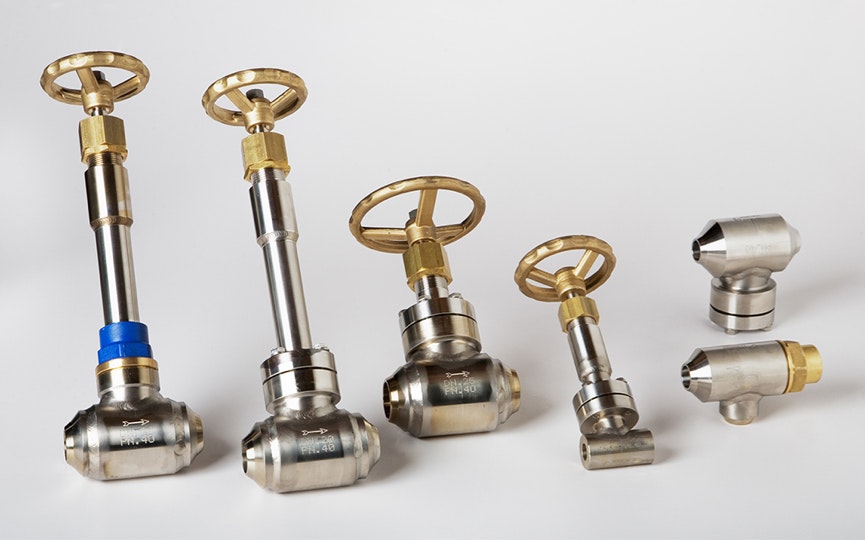

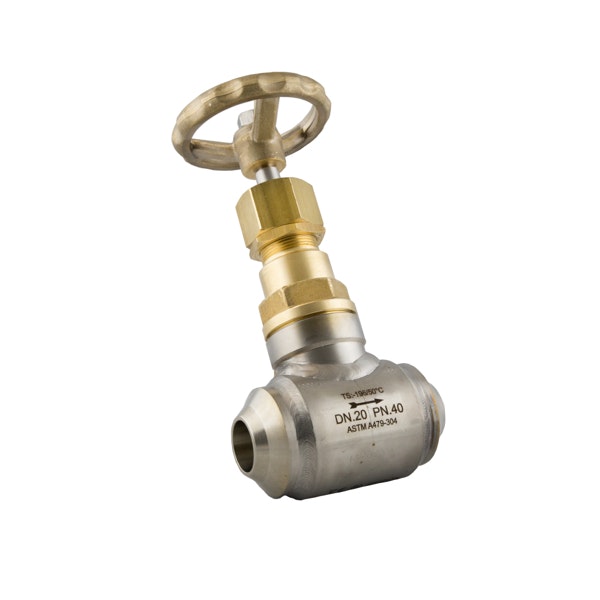

Funzionali e di facile manutenzione, le nostre valvole criogeniche garantiscono un preciso controllo della pressione e rispondono alle esigenze di caricamento e prelievo dei fluidi a bassissima temperatura nel rispetto dei margini di sicurezza. Sviluppate per delicate necessità d'impiego, sono rese totalmente esenti da qualsiasi traccia di grasso.

Caratteristiche tecniche

Caricamento e prelievo fluidi fino a -196°C
Disponibili in diametri dal DN 6 al DN 150
Disponibili fino alla pressione nominale PN 40
Sviluppate per l’utilizzo in impianti di distribuzione e stoccaggio di ossigeno, azoto, argon, biossido di carbonio, elio e aria.
Disponibili in linea o ad angolo
Acciaio inossidabile

Vai direttamente alla tabella

Tabella prodotti

Serie		CRIO	CRIO 300	BOSCAROL	CRIO RITEGNO
Diametro nominale (DN)		6 ÷ 50	65 ÷ 150	6 ÷ 40	10 ÷ 50
Pressione nominale (PN)		40	50	40	40
Temperature di esercizio		-196°C ÷ +50°C	-196°C ÷ +75°C	-196°C ÷ +50°C	-196°C ÷ +50°C
Connessioni		A saldare BW/SW, flangiati, filettati	A saldare BW, flangiati	Filettati	A saldare BW/SW, flangiati, filettati
Azionamento		Manuale o pneumatico	Manuale o pneumatico	Manuale	-
Tipo di tenuta		Morbida	Morbida	Metallica	Morbida
Materiali	Corpo	A479 gr.304	A351 gr. CF3	A479 gr.304	A479 gr.304
	Tappo cannotto	A479 gr.304 -CW617N (1)	A479 gr.304 CW617N (1)	A582 gr.303	-A479 gr.304 -CW617N (1)
	Cannotto	A479 gr.304	A479 gr.304	A479 gr.304	-
	Asta	A479 gr.304	A479 gr.304	A479 gr.304	-
	Premistoppa	PTFE	PTFE	PTFE	-
	Tenuta otturatore	PTFE caricato vetro	PTFE caricato vetro	stellite	PTFE caricato vetro
Reference standards		ASME/ANSI: B16.34, B16.11, B16.25, B16.25, B16.5 ; EN 1626 ; ISO 5208
Certification		94/9/UE (ATEX); 2014/68/UE (PED); 2010/35/UE (T-PED)

(1) solo per corpi con collare filettato.

Vai direttamente alla tabella

Valvole

Tutta la qualità delle soluzioni tecnologiche Boscarol, disponibile in un’ampia gamma differenziata in base alle esigenze.

Manifold criogenici

Di dimensioni contenute, trovano sede nel blocco strumenti dei serbatoi e altre applicazioni su misure di pressione differenziale.

Disponibili in versione a 3 e 4 valvole
Possibilità di flangetta diametro 40 per il collegamento con il manometro di controllo
Attacchi in linea o a squadra
Interasse di 35 mm (3, 4 valvole) o 35 mm (entrata), 54 mm (uscita) nella versione 4 valvole

Giunti

Accessori che permettono di collegare diverse tubazioni tra loro. Costituiti da due codoli a tenuta sferica sono interconnessi tra loro da un raccordo filettato.

Passaggio mm (inch)	8 (1/4”) - 15 (1/2”) - 20 (3/4”) - 25 (1”)
Pressione nominale (PN)	40 bar / 580 psi
Temperature di esercizio	-196°C/-321°F ÷ +50°C/+122°F
Norme di riferimento	ASME/ANSI: B16.34, B16.11, B16.25
Materiali	Acciaio Inox
