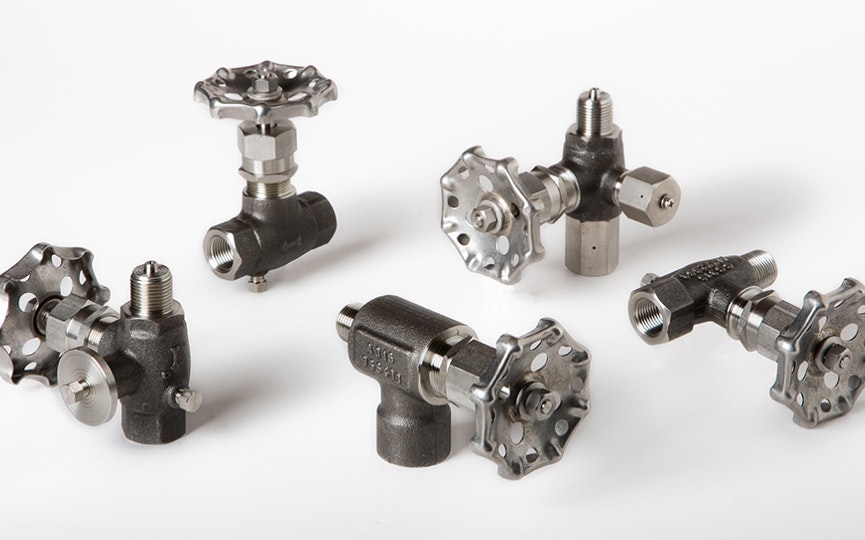

Valvole portamanometro
Sviluppate per i contesti con alte pressioni e repentine escursioni termiche, le valvole portamanometro Boscarol sono ideali per la regolazione o l'interruzione del flusso dei fluidi di alimentazione o di scarico, in supporto ai manometri di pressione. Sono costruite con materiali di alta qualità, scelti, trattati e lavorati secondo le specifiche condizioni d'impiego.
Caratteristiche tecniche
Disponibili in tre soluzioni registrate: OT/58, AISI/316, ASTM A 105
Possibilità per la serie in AISI/316 di prevedere particolari di funzionamento in acciaio ASTM A 105 zincati
Doppia versione a 2 o 3 vie
Versione a 3 vie con flangetta di diametro 40 per il collegamento del manometro di controllo
Manifold a 2 vie
Si presentano nella forma di una doppia valvola portamanometro per il contenimento dei costi di esercizio su impianti di misurazione e il risparmio di doppie valvole con diversi nippli e raccordi.
| Passaggio | Ø 3 mm | |
|---|---|---|
| Limite d’impiego | PTFE | 200 bar - 100°C |
| GRAPHITE | 120 bar - 350°C | |
| Attacchi |
Filettati femmina entrata/uscita: 1/2 NPT Filettati femmina spurgo: 1/4 |
|
| Certificazione | Direttiva 94/9/UE (ATEX) | |
| Materiali | Corpo e stelo | Acciaio inox 316 |
| Otturatore a spillo | Acciaio inox 316 - con riporto di stellite | |
| Guarnizione | PTFE or GRAPHITE | |
| Volantino | Acciaio inox 304 | |
Manifold a 3 vie
Negli impianti che prevedono una derivazione di sorpasso in un circuito di distribuzione, consente di non ridurre, momentaneamente, la potenzialità dell'impianto, escludendo cali di rendimento.
| Passaggio | Ø 3 mm | |
|---|---|---|
| Limite d’impiego | PTFE | 200 bar - 100°C |
| GRAPHITE | 120 bar - 400°C | |
| Attacchi | Filettati maschio/femmina (NPT, BSP) 1) | |
| Certificazione | Direttiva 94/9/UE (ATEX) | |
| Materiali | Corpo e stelo | Acciaio inox 316 |
| Otturatore a spillo | Acciaio inox 316 - con riporto di stellite | |
| Guarnizione | PTFE or GRAPHITE | |
| Volantino | Acciaio inox 304 | |
Valvole
Tutta la qualità delle soluzioni tecnologiche Boscarol, disponibile in un’ampia gamma differenziata in base alle esigenze.
|
Serie |
Ottone 2/3 vie | Acciaio carb. 2/3 vie | Acciaio inox 2/3 vie | |
|---|---|---|---|---|
|
Passaggio |
Ø 3 mm 1) | |||
| Limite d’impiego |
PTFE |
125 bar - 100°C |
250 bar - 100°C |
400 bar - 100°C |
| GRAFITE |
125 bar - 200°C |
120 bar - 300°C |
120 bar - 400°C |
|
|
Attacchi |
Filettati maschio/femmina (NPT, BSP, BSPT, API) 2) | |||
|
Norme di riferimento |
DIN 16270 - 16271 |
|||
|
Certificazione |
Direttiva 94/9/UE (ATEX) |
|||
|
Materiali |
Corpo |
Ottone CW617N3) |
Acciaio al carbonio A1054) |
Acciaio inox AISI 316 |
|
Stelo |
Acciaio inox 410 |
Acciaio inox 410 |
Acciaio inox |
|
|
Otturatore a spillo |
Acciaio al CrSi - 52SiCrNi5-rivestito |
Acciaio inox 420 temperato |
Acciaio inox 316 con riporto di stellite |
|
|
Guarnizione |
PTFE o GRAFITE |
|||
1) Anche Ø 4,5 mm
2) Altri tipi di filettatura a richiesta
3) Sbiancato a richiesta
4) Zincato o brunito
